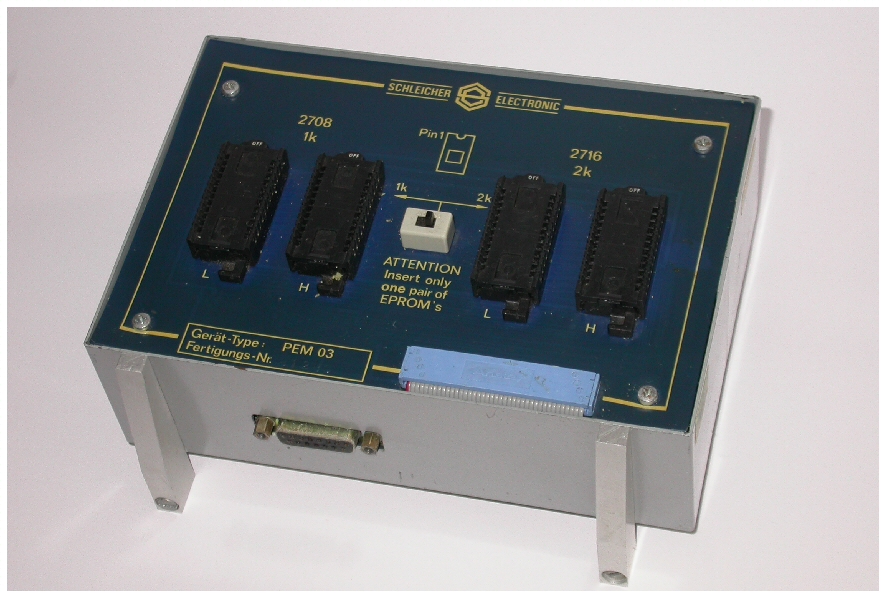

Der PEM 03 wird huckepack auf die Steuerung aufgesetzt. Auf der
Vorderseite ist ein 20 poliger VG Stecker für das Kabel zum
Programmiergerät. Die EPROMs werden der Steuerung entnommen
und in Wechselsockeln auf der Oberseite des PEM03 gesteckt. Auf
der Rückseite des PEM03 wird ein Bandkabel mit Steckadaptern
angeschlossen. Die Steckadapter passen in die EPROM Stecksockel
der CPU. Der PEM 03 erhält seine Stromversorgung über
das VK4.11 aus dem PEG 03.
Der PEM 03 täuscht der CPU der SPS einen ROM Speicher vor,
dessen Inhalt die CPU abarbeitet. Für Programmänderungen
muß die CPU über den PEM03 angehalten werden. Der PEM03
hat lediglich Zugriff auf die Anweisungen des SPS Programms, nicht
aber auf die Daten. Deshalb ist auch keine Onlinedarstellung des
Kontaktplans möglich.
|
