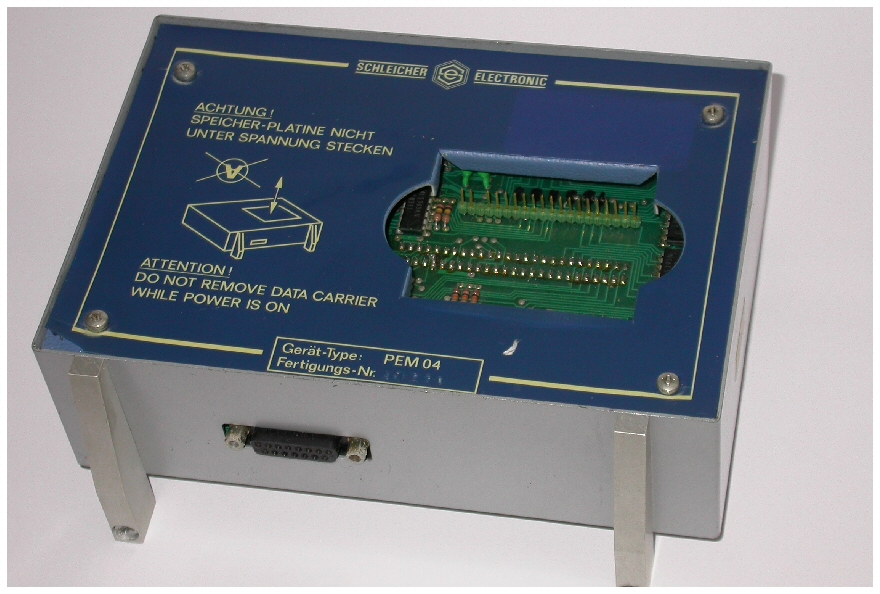

Der PEM 04 wird huckepack auf die Steuerung aufgesetzt. Auf der
Vorderseite ist ein 20 poliger VG Stecker für das Kabel zum
Programmiergerät. Das Plättchen mit den EPROMs wird von
der Prozessorplatine gepflückt und auf versenkte Stecksockeln
auf der Oberseite des PEM 04 gesteckt. Auf der Rückseite des
PEM 04 wird ein Bandkabel mit Steckadaptern angeschlossen. Der
Steckadapter passt in die beiden Buchsenleisten in denen sonst das
Programmträgerplättchen steckt. Die >Stromversorgung
erhält der PEM04 über das VK4.011 aus dem PEG03.
Der PEM 04 täuscht der CPU der SPS einen ROM Speicher vor,
dessen Inhalt die CPU abarbeitet. Für Programmänderungen
muß die CPU über den PEM04 angehalten werden. Der PEM04
hat lediglich Zugriff auf die Anweisungen des SPS Programms, nicht
aber auf die Daten. Deshalb ist auch keine Onlinedarstellung des
Kontaktplans möglich.
|
