Emulator PEM 06

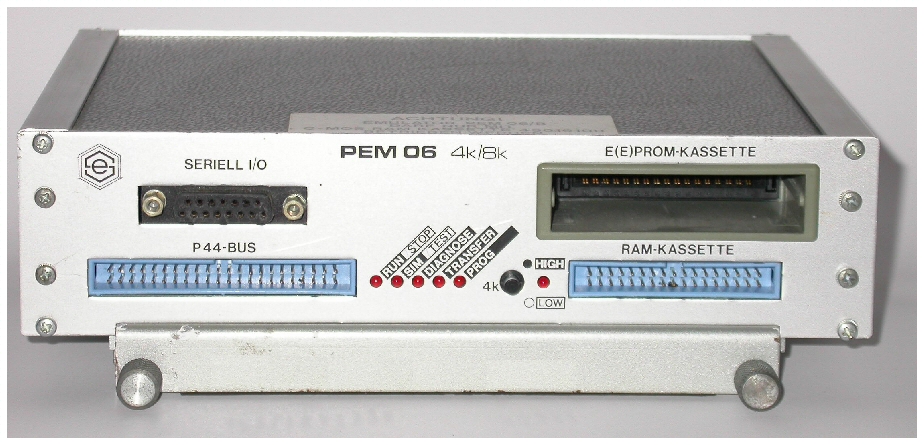

Der PEM 06 wird huckepack auf die Steuerung aufgesetzt und mit Rändelschrauben fixiert. Sämtliche Anschüsse sind auf der Frontseite des PEM06:
-
SERIELL I/O 20 poliger VG Stecker für das Kabel zum Programmiersystem. Über das angeschlossene Kabel erhält der PEM06 seine Stromversorgung
-
P44-BUS Flackabel zum P-44 Bus Stecker an der Front, rechts neben der CPU. Über das P44 Kabel hat der PEM 06 Zugriff auf die Daten der SPS und kann das SPS rogramm als Powerflow darstellen.
-
E(E)PROM-KASSETTE ein Schacht, in den die Programmkassette gesteckt werden kann.
-
RAM-KASSETTE Flachbandstecker, an den das 34 polige. geschirmte
Flachbandkabel zur RAM Kassette angeschlossen wird. Die RAM Kassette steckt anstelle des EPROMs in dem Programmkassettenschacht der PDPS. Über die RAM Kassette hat der PEM 06 Zugriff auf die Anweisungen des Programms, nicht aber auf die Daten. Zur Powerflowdarstellung ist noch das P44 Kabel erforderlich.
-
4k Taster zum Umschalten zwischen oberer(LED ist hell) und unterer (LED ist dunkel) 4k Speicherbank bei Arbeiten mit dem PEG04.
Der CPU Typ PDSA kann 8K Programme abarbeiten; das PEG 04 kann jedoch nur 4 K addressieren. Der unentwegte PEG 04 Programmierer wählt mit dem Taster aus, mit welcher Speicherbank das PEG04 arbeiten soll.
Beim Betrieb mit einem PC (DOC4.5) ist der Taster belanglos.
|
